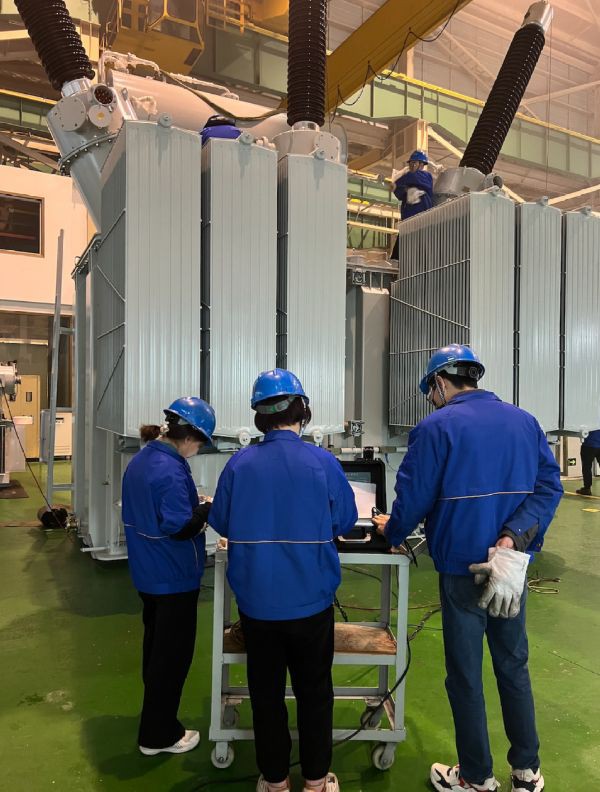

ترانسفورماتور ولتاژ بالا شبکه برق
ترانسفورماتور ولتاژ بالا شبکه برق تجهیزات اصلی TRANSpower Electrical است که برای انتقال ولتاژ بالا در شبکه های برق طراحی شده است. شرکت ما متعهد به تولید تجهیزات برقی است که بالاترین استانداردهای بین المللی را برای اطمینان از عملکرد برتر در طیف گسترده ای از کاربردهای شبکه برق تامین می کند. ترانسفورماتورهای ما با استانداردهای IEC، ANSI و CSA مطابقت دارند و ظرفیت آنها از 35 کیلو ولت تا 220 کیلوولت است و آنها را برای انجام طیف گسترده ای از وظایف انتقال برق با ولتاژ بالا مناسب می کند.
توضیحات محصولات
این ترانسفورماتور ولتاژ بالا از جدیدترین مواد و فرآیندها از جمله ورق های فولادی سیلیکونی با کیفیت بالا و سیم های مسی بسیار رسانا استفاده می کند که برای بهینه سازی راندمان تبدیل الکترومغناطیسی طراحی شده اند. مخزن روغن آن به طور ویژه در برابر خوردگی درمان شده است تا از استفاده طولانی مدت در شرایط مختلف محیطی اطمینان حاصل شود. سیستم عایق ترانسفورماتور از مواد مقاوم در برابر دمای بالا و ولتاژ بالا تشکیل شده است، در حالی که استفاده از فناوری پیشرفته سیم پیچ باعث افزایش پایداری و قابلیت اطمینان محصول می شود.
ترانسفورماتور ولتاژ بالا شبکه برق انتقال توان پایدار را با کاهش قابل توجه تلفات انرژی فراهم می کند. طراحی آن به آن اجازه می دهد تا تحت شرایط بار بالا بدون کاهش عملکرد کار کند و خطر خرابی سیستم را کاهش دهد. مقاومت قوی ترانسفورماتور در برابر اتصال کوتاه و اضافه بار، عملکرد مداوم و پایدار سیستم شبکه ولتاژ بالا را تضمین می کند و در عین حال فرکانس تعمیر و نگهداری و هزینه ها را کاهش می دهد.
این ترانسفورماتورها به طور گسترده در شبکه های برق ملی، شبکه های برق منطقه ای و تاسیسات بزرگ تولید برق استفاده می شوند. با توجه به قابلیت مدیریت ولتاژ بالا، به ویژه برای پروژه هایی که نیاز به انتقال برق با ولتاژ بالا پایدار دارند مناسب است. ترانسفورماتور ولتاژ بالا شبکه برق چه در ارتقاء شبکه، توسعه و یا امکانات جدید، عملکرد عالی و پشتیبانی قابل اعتماد را ارائه می دهد.
ترانسفورماتور ولتاژ بالا شبکه برق
|
ویژگی های خاص صنعت |
|
|
محصول |
ترانسفورماتور ولتاژ بالا شبکه برق |
|
فاز |
سه فاز |
|
ساختار کویل |
حلقوی |
|
شماره کویل |
سیم پیچ دوبل یا سیم پیچ سه گانه |
|
سایر صفات |
|
|
محل مبدا |
ژجیانگ، چین |
|
شماره مدل |
ترانسفورماتور ولتاژ بالا شبکه برق سه فاز (طبق نیاز مشتری) |
|
ظرفیت رتبه بندی شده |
از 6300kva تا 180mva |
|
ولتاژ بالا |
از 33 کیلوولت تا 220 کیلو ولت |
|
ولتاژ متوسط |
36/37/38.5/66/69/115/121kV |
|
ولتاژ پایین |
از 6.3 کیلوولت تا 69 کیلوولت |
|
فرکانس |
50/60 هرتز |
|
استاندارد |
IEC، ANSI، IEEE، CSA |
|
گروه برداری |
Yd11، YNd11، YNyn0d11، YNa0d11 |
|
مواد |
آلومینیوم/مس |
|
برنامه |
نیروگاه (ایستگاه)، پست (ایستگاه های توزیع برق)، شبکه های برق شهری، تاسیسات صنعتی، پروژه های زیربنایی بزرگ |
|
تایپ کنید |
ترانسفورماتور غوطه ور در روغن |
|
ویژگی |
ضرر کم |
پارامترهای ترانسفورماتور ولتاژ بالا شبکه برق
جدول زیر پارامترهای استاندارد برای ترانسفورماتور فشار قوی شبکه برق 220 کیلوولت را فهرست می کند. اگر به ظرفیت ها و سطوح ولتاژ دیگری نیاز دارید، لطفاً برای مشخصات فنی دقیق و پیشنهادات سفارشی با TRANSpower تماس بگیرید.
مشخصات زیر فقط برای مرجع است.
|
ظرفیت |
نسبت ولتاژ و محدوده شیر (کیلو ولت) |
نماد اتصال |
تلفات بدون بار (کیلو وات) |
از دست دادن بار کامل (کیلووات) |
امپدانس (%) |
جریان بدون بار |
|
|
HV |
LV |
||||||
|
31500 |
220±8x1.25% |
66.3; 6.6 10.5; 11 35; 37; 38.5 |
YNd11 |
38 |
135 |
12~14 |
0.70 |
|
40000 |
45 |
157 |
0.63 |
||||
|
50000 |
54 |
189 |
0.56 |
||||
|
63000 |
63 |
220 |
0.56 |
||||
|
90000 |
10.5; 11 35; 37; 38.5 |
80 |
288 |
0.49 |
|||
|
120000 |
99 |
346 |
0.49 |
||||
|
150000 |
116 |
405 |
0.42 |
||||
|
180000 |
135 |
468 |
0.42 |
||||
|
120000 |
66 69 |
102 |
355 |
0.49 |
|||
|
150000 |
120 |
415 |
0.42 |
||||
|
180000 |
140 |
475 |
0.42 |
||||
ابعاد ترانسفورماتور فشار قوی شبکه برق سه فاز 10MVA 33kV و جزئیات وزن
