ترانسفورماتور نوع خشک سه فاز یک مؤلفه مهم در سیستم های برق است که به طور گسترده ای برای ایمنی ، قابلیت اطمینان و محیطی آن - دوستی استفاده می شود. در این وبلاگ ، میدان مغناطیسی تولید شده توسط یک ترانسفورماتور نوع خشک سه فاز را کشف خواهیم کرد ، که برای درک عملکرد و عملکرد آن ضروری است. به عنوان تأمین کننده ترانسفورماتورهای سه فاز خشک ، داشتن دانش عمق این موضوع می تواند به ما در خدمت بهتر به مشتریان خود کمک کند و محصولات با کیفیت بالا را در اختیار آنها قرار دهیم.
اصول اساسی عملکرد ترانسفورماتور
قبل از ورود به میدان مغناطیسی ، درک اصل اصلی کار یک ترانسفورماتور مهم است. یک ترانسفورماتور از دو یا چند سیم سیم که به عنوان سیم پیچ معروف است ، تشکیل شده است که در اطراف یک هسته مغناطیسی مشترک زخم شده اند. در یک ترانسفورماتور نوع خشک سه فاز ، سه مجموعه سیم پیچ اولیه و ثانویه وجود دارد. هنگامی که یک جریان متناوب (AC) برای سیم پیچ اولیه اعمال می شود ، یک زمان - میدان مغناطیسی متفاوت در هسته ایجاد می کند. طبق قانون القایی الکترومغناطیسی فارادی ، این میدان مغناطیسی در حال تغییر یک نیروی الکتروموتور (EMF) در سیم پیچ ثانویه است که می تواند برای انتقال انرژی الکتریکی از سمت اصلی به سمت ثانویه در سطح ولتاژ مختلف استفاده شود.
تولید میدان مغناطیسی در یک ترانسفورماتور نوع خشک سه فاز
میدان مغناطیسی در یک ترانسفورماتور نوع خشک سه فاز عمدتاً توسط جریان هایی که از طریق سیم پیچ های اولیه جریان می یابد تولید می شود. در یک سیستم سه فاز ، جریان ها در سه مرحله با 120 درجه با یکدیگر از فاز خارج می شوند. این اختلاف فاز برای عملکرد کارآمد ترانسفورماتور بسیار مهم است.
میدان مغناطیسی تولید شده توسط هر سیم پیچ فاز می تواند به عنوان یک عملکرد سینوسی از زمان در نظر گرفته شود. بیایید فرض کنیم که جریانهای موجود در سه مرحله توسط (i_a = i_m \ sin (\ omega t)) ، (i_b = i_m \ sin (\ omega t - 120^{{\ circ})) و (i_c = i_m \ sin (\ \ omega t+ 120^{sirc) داده می شود. (\ امگا) فرکانس زاویه ای است و (t) زمان است.
میدان مغناطیسی (H) تولید شده توسط یک سیم پیچ حامل متناسب با جریان جریان از طریق آن است. برای یک سیم پیچ به نوبه خود ، میدان مغناطیسی در نقطه ای از داخل سیم پیچ طبق قانون Ampere داده می شود. در یک ترانسفورماتور عملی ، هر سیم پیچ فاز دارای چرخش های متعدد است و میدان مغناطیسی کل تولید شده توسط سیم پیچ فاز مجموع میدان های مغناطیسی تولید شده توسط هر نوبت است.
میدان مغناطیسی حاصل در هسته ترانسفورماتور سه فاز جمع بردار میدان های مغناطیسی تولید شده توسط سیم پیچ های سه فاز است. با توجه به اختلاف فاز 120 درجه بین جریانها در سه مرحله ، میدان مغناطیسی حاصل در هسته یک میدان مغناطیسی در حال چرخش است. این میدان مغناطیسی در حال چرخش یکی از ویژگی های مهم ترانسفورماتور سه فاز است و مسئول انتقال صاف قدرت بین سیم پیچ های اولیه و ثانویه است.
خصوصیات میدان مغناطیسی
طبیعت چرخش
همانطور که قبلاً ذکر شد ، میدان مغناطیسی در یک ترانسفورماتور نوع خشک سه فاز در حال چرخش است. سرعت چرخش میدان مغناطیسی ، معروف به سرعت همزمان (N_S) ، توسط فرمول (n_s = \ frac {120f} {p}) داده می شود ، جایی که (f) فرکانس تأمین AC است و (p) تعداد جفت قطب ترانسفورماتور است. در بیشتر سیستم های برق ، فرکانس 50 هرتز یا 60 هرتز است. به عنوان مثال ، در یک سیستم 50 - هرتز ، یک ترانسفورماتور دو قطب ((1 = P)) دارای سرعت همزمان 3000 چرخش در دقیقه (RPM) است ، در حالی که یک ترانسفورماتور چهار قطب ((P = 2)) دارای سرعت همزمان 1500 دور در دقیقه است.
توزیع مکانی
میدان مغناطیسی در هسته ترانسفورماتور به طور یکنواخت توزیع نمی شود. مناطقی از چگالی شار مغناطیسی بالا و مناطقی از چگالی شار مغناطیسی کم وجود دارد. چگالی شار مغناطیسی (B) با نفوذپذیری مغناطیسی (\ mu) مواد اصلی ، به شدت میدان مغناطیسی (H) مربوط می شود.
در یک ترانسفورماتور چاه طراحی شده ، هسته از یک ماده نفوذپذیری بالا مانند فولاد سیلیکون ساخته شده است. این به تمرکز میدان مغناطیسی در هسته و کاهش نشت مغناطیسی کمک می کند. نشت مغناطیسی زمانی اتفاق می افتد که برخی از خطوط میدان مغناطیسی هر دو سیم پیچ اولیه و ثانویه را پیوند نمی دهند ، که می تواند منجر به از بین رفتن انرژی به شکل میدان های مغناطیسی ولگرد شود.
تأثیر میدان مغناطیسی بر عملکرد ترانسفورماتور
تنظیم EMF و ولتاژ
میدان مغناطیسی چرخان در هسته ترانسفورماتور باعث ایجاد EMF در سیم پیچ ثانویه می شود. بزرگی EMF القا شده متناسب با میزان تغییر شار مغناطیسی است که به سیم پیچ ثانویه متصل می شود. تنظیم ولتاژ یک ترانسفورماتور به عنوان تغییر در ولتاژ ثانویه از NO - بار به شرایط بار کامل تعریف می شود. خصوصیات میدان مغناطیسی ، مانند بزرگی و توزیع آن ، تأثیر قابل توجهی در تنظیم ولتاژ ترانسفورماتور دارد. یک میدان مغناطیسی چاه - طراحی شده تضمین می کند که تنظیم ولتاژ در حد قابل قبول باشد.
ضررهای اصلی
میدان مغناطیسی موجود در هسته همچنین باعث از بین رفتن هسته می شود ، که عمدتاً به تلفات هیسترزیس و تلفات جریان گرداب تقسیم می شوند. تلفات هیسترزیس به دلیل مغناطش مکرر و عواملی سازی مواد اصلی با تغییر میدان مغناطیسی رخ می دهد. تلفات جریان گرداب به دلیل تغییر میدان مغناطیسی ناشی از جریان های ناشی از هسته در هسته است. این تلفات منجر به تولید گرما در هسته می شود که می تواند کارایی ترانسفورماتور را کاهش دهد. برای به حداقل رساندن این تلفات ، هسته از لمینیت های نازک فولاد سیلیکون ساخته شده است که به کاهش تلفات جریان گرداب کمک می کند و ماده ای با از دست دادن هیسترزیس کم انتخاب می شود.
محصولات ترانسفورماتور نوع خشک سه فاز ما
ما به عنوان تأمین کننده ترانسفورماتور از نوع خشک سه فاز ، ما طیف گسترده ای از محصولات را برای پاسخگویی به نیازهای متنوع مشتریان ارائه می دهیم. ماترانسفورماتور قدرت خشک سیم پیچبا فناوری ریخته گری پیشرفته طراحی شده است ، که عایق الکتریکی عالی و قدرت مکانیکی را ارائه می دهد. ساختار کویل ریخته گری به محافظت از سیم پیچ ها در برابر عوامل محیطی مانند گرد و غبار ، رطوبت و مواد شیمیایی کمک می کند.
ماترانسفورماتور قدرت بازیگران رزین اپوکسی از نوع خشکیک محصول محبوب دیگر است. ریخته گری رزین اپوکسی ، عایق با کیفیت بالا و خصوصیات اتلاف گرما را فراهم می کند. این نوع ترانسفورماتور برای برنامه هایی که در آن به قابلیت اطمینان و ایمنی بالا نیاز است ، مانند ساختمانهای تجاری ، بیمارستان ها و مراکز داده مناسب است.

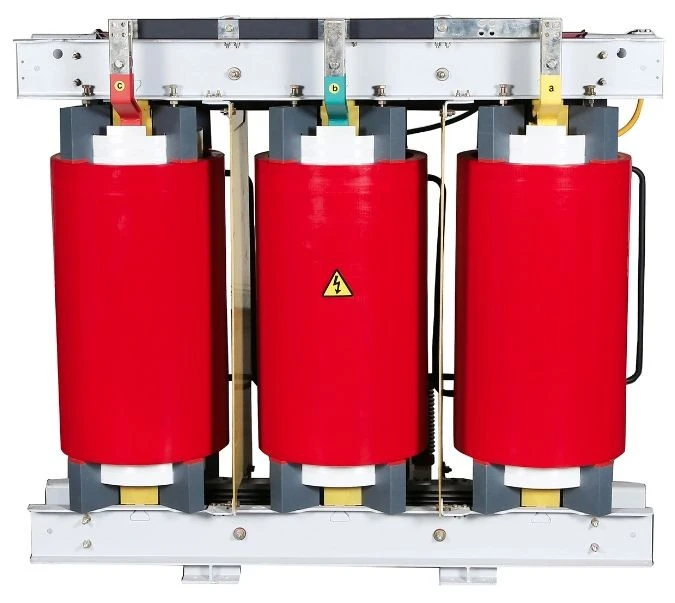

برای مشتریانی که نیازهای قدرت خاصی دارند ، ما نیز ارائه می دهیمSCB - 1250KVA H کلاس سه فاز خشک - نوع ترانسفورماتوربشر این ترانسفورماتور به گونه ای طراحی شده است که در دماهای بالا کار کند و دارای امتیاز بالایی باشد و آن را برای کاربردهای صنعتی مناسب می کند.
پایان
میدان مغناطیسی تولید شده توسط یک ترانسفورماتور نوع خشک سه فاز یک جنبه پیچیده اما اساسی از عملکرد آن است. درک نسل ، خصوصیات و تأثیر میدان مغناطیسی برای طراحی ترانسفورماتورهای عملکردی بالا بسیار مهم است. به عنوان یک تأمین کننده ، ما متعهد به استفاده از جدیدترین فناوری و مواد با کیفیت بالا هستیم تا اطمینان حاصل کنیم که ترانسفورماتورهای نوع خشک سه فاز ما از ویژگی های میدان مغناطیسی بهینه برخوردار هستند و این منجر به انتقال قدرت کارآمد و قابل اعتماد می شود.
اگر به محصولات ترانسفورماتور نوع خشک سه فاز ما علاقه مند هستید یا در مورد میدان مغناطیسی یا سایر جنبه های ترانسفورماتور سؤالی دارید ، لطفاً برای مشاوره خرید با ما تماس بگیرید. ما مشتاقانه منتظر خدمت به شما و برآورده کردن نیازهای برق شما هستیم.
