رزین ریختهگری شده در ترانسفورماتور چگونه بر عملکرد آن تأثیر میگذارد؟
من به عنوان یک تامین کننده با تجربه ترانسفورماتورهای رزین ریخته گری، از نزدیک شاهد تاثیر عمیقی که رزین ریخته گری بر عملکرد ترانسفورماتور می گذارد، بوده ام. در این پست وبلاگ، به جزئیات فنی و مفاهیم عملی چگونگی تأثیر رزین ریخته گری بر جنبه های مختلف عملکرد ترانسفورماتور، از خواص الکتریکی گرفته تا پایداری مکانیکی، می پردازم.
خواص عایق الکتریکی
یکی از وظایف اصلی رزین ریخته گری در ترانسفورماتور، تامین عایق الکتریکی است. کیفیت این عایق برای جلوگیری از خرابی الکتریکی و اطمینان از عملکرد ایمن و مطمئن ترانسفورماتور بسیار مهم است. رزین ریخته گری استحکام دی الکتریک عالی را ارائه می دهد که توانایی مقاومت در برابر ولتاژهای بالا بدون رسانایی الکتریسیته است. این ویژگی برای جلوگیری از اتصال کوتاه و سایر خطاهای الکتریکی که می تواند منجر به آسیب یا خرابی تجهیزات شود، ضروری است.
ترکیب رزین ریخته گری می تواند به طور قابل توجهی بر استحکام دی الکتریک آن تأثیر بگذارد. به عنوان مثال، افزودنی های خاصی را می توان به رزین اضافه کرد تا خواص عایق آن را افزایش دهد. این افزودنیها میتوانند توانایی رزین را در مقاومت در برابر تخلیههای جزئی، که جرقههای الکتریکی کوچکی هستند که در داخل عایق رخ میدهند و به مرور زمان عملکرد آن را کاهش میدهند، بهبود بخشند. با به حداقل رساندن تخلیه جزئی، رزین ریخته گری می تواند یکپارچگی عایق خود را حفظ کرده و طول عمر ترانسفورماتور را افزایش دهد.
رزین ریخته گری علاوه بر استحکام دی الکتریک، در کنترل توزیع تنش الکتریکی درون ترانسفورماتور نیز نقش دارد. هندسه و خواص رزین را می توان با دقت طراحی کرد تا اطمینان حاصل شود که میدان الکتریکی به طور یکنواخت توزیع شده است و خطر تمرکز تنش موضعی را کاهش می دهد که می تواند منجر به شکست عایق شود. این امر به ویژه در ترانسفورماتورهای ولتاژ بالا مهم است، جایی که تنش الکتریکی می تواند بسیار زیاد باشد.
عملکرد حرارتی
یکی دیگر از جنبه های حیاتی عملکرد ترانسفورماتور مدیریت حرارتی آن است. ترانسفورماتورها در حین کار گرما تولید می کنند و اگر این گرما به طور موثر دفع نشود، می تواند منجر به گرم شدن بیش از حد و خرابی زودرس عایق شود. رزین ریخته گری دارای چندین ویژگی است که آن را برای مدیریت حرارتی در ترانسفورماتورها مناسب می کند.
یکی از مزایای کلیدی رزین ریختگی رسانایی حرارتی بالای آن است. این بدان معنی است که می تواند گرما را به طور موثر از سیم پیچ ها و سایر اجزای ترانسفورماتور منتقل کند و به حفظ دما در محدوده ایمن کمک کند. رزین همچنین ظرفیت گرمایی ویژه بالایی دارد، به این معنی که می تواند مقدار زیادی گرما را بدون افزایش قابل توجه دما جذب کند. این ویژگی به بافر ترانسفورماتور در برابر تغییرات ناگهانی بار یا دمای محیط کمک می کند.
رزین ریخته گری علاوه بر هدایت حرارتی و ظرفیت حرارتی ویژه، ضریب انبساط حرارتی پایینی نیز دارد. این بدان معنی است که با تغییرات دما بسیار کم منبسط و منقبض می شود که به جلوگیری از استرس مکانیکی و آسیب به عایق کمک می کند. ضریب انبساط حرارتی پایین همچنین تضمین می کند که رزین پیوند خوبی با سیم پیچ ها و سایر اجزای ترانسفورماتور حتی در شرایط دمایی شدید حفظ می کند.
پایداری مکانیکی
رزین ریخته گری ثبات مکانیکی ترانسفورماتور را نیز فراهم می کند. رزین سیمپیچها و سایر اجزا را محصور میکند و از آسیبهای مکانیکی و لرزش محافظت میکند. این امر به ویژه در ترانسفورماتورهایی که در محیطهای سخت نصب میشوند یا در معرض حرکت یا لرزش مکرر هستند بسیار مهم است.
استحکام مکانیکی رزین ریختهگری میتواند مطابق با نیازهای خاص ترانسفورماتور باشد. به عنوان مثال، در ترانسفورماتورهای ولتاژ بالا، رزین ممکن است برای مقاومت در برابر تنش های مکانیکی بالاتر مرتبط با ولتاژ بالا نیاز به قوی تر باشد. علاوه بر این، رزین را می توان با الیاف یا مواد دیگر تقویت کرد تا خواص مکانیکی آن بیشتر شود.
رزین ریخته گری نیز به جلوگیری از حرکت یا جابجایی سیم های سیم پیچ در حین کار کمک می کند. این مهم است زیرا هر حرکت سیم ها می تواند باعث سایش یا آسیب به عایق شود که می تواند منجر به خرابی الکتریکی شود. با کپسوله کردن سیمپیچها در یک ماتریس رزین صلب، ترانسفورماتور میتواند یکپارچگی الکتریکی و قابلیت اطمینان خود را در مدت زمان طولانی حفظ کند.
مقاومت محیطی
ترانسفورماتورهای رزین ریخته گری به دلیل مقاومت عالی در برابر محیطی شناخته شده اند. رزین یک سد محافظ در برابر رطوبت، گرد و غبار، مواد شیمیایی و سایر آلاینده ها ایجاد می کند که می تواند عملکرد ترانسفورماتور را در طول زمان کاهش دهد. این امر باعث می شود که ترانسفورماتورهای رزین ریخته گری برای استفاده در طیف گسترده ای از کاربردها از جمله تنظیمات صنعتی، تجاری و مسکونی ایده آل باشند.
مقاومت محیطی رزین ریخته گری را می توان با افزودن پوشش ها یا مواد افزودنی ویژه بیشتر افزایش داد. این پوشش ها می توانند محافظت بیشتری در برابر اشعه ماوراء بنفش، خوردگی و سایر عوامل محیطی ایجاد کنند. علاوه بر این، رزین را می توان برای مطابقت با استانداردهای محیطی خاص مانند UL 5085-1 و IEC 61558-2-15 فرموله کرد که ایمنی و قابلیت اطمینان ترانسفورماتور را در محیط های مختلف تضمین می کند.
تاثیر بر هزینه و کارایی
استفاده از رزین ریخته گری در ترانسفورماتور نیز می تواند بر هزینه و کارایی آن تأثیر بگذارد. در حالی که ساخت ترانسفورماتورهای رزین ریخته گری ممکن است گرانتر از ترانسفورماتورهای سنتی پر از روغن باشد، آنها مزایای متعددی را ارائه می دهند که می تواند هزینه اولیه بالاتر را جبران کند.
یکی از مزایای اصلی ترانسفورماتورهای رزینی ریختگی راندمان بالاتر آنهاست. خواص عایق الکتریکی عالی رزین ریختهگری میزان انرژی از دست رفته به عنوان گرما را کاهش میدهد و در نتیجه مصرف انرژی و هزینههای عملیاتی کمتری را به همراه دارد. علاوه بر این، ویژگیهای مدیریت حرارتی رزین به خنک نگه داشتن ترانسفورماتور کمک میکند، که کارایی آن را بیشتر میکند و نیاز به تجهیزات خنککننده اضافی را کاهش میدهد.
یکی دیگر از مزایای ترانسفورماتورهای رزین ریخته گری نیاز به تعمیر و نگهداری کمتر آنها است. کپسولاسیون رزین از سیم پیچ ها و سایر اجزا در برابر آسیب و آلودگی محافظت می کند و نیاز به بازرسی و نگهداری مکرر را کاهش می دهد. این می تواند منجر به صرفه جویی قابل توجهی در هزینه در طول عمر ترانسفورماتور شود.
نتیجه گیری
در نتیجه، رزین ریختهگری شده در ترانسفورماتور نقش مهمی در تعیین عملکرد آن دارد. از عایق الکتریکی و مدیریت حرارتی گرفته تا پایداری مکانیکی و مقاومت محیطی، خواص رزین ریختهگری تأثیر عمیقی بر قابلیت اطمینان، کارایی و طول عمر ترانسفورماتور دارد. به عنوان تامین کننده ترانسفورماتورهای رزین ریخته گری، ما متعهد به استفاده از با کیفیت ترین مواد و تکنیک های ساخت پیشرفته هستیم تا اطمینان حاصل کنیم که ترانسفورماتورهای ما بیشترین نیازهای مشتریان را برآورده می کنند.

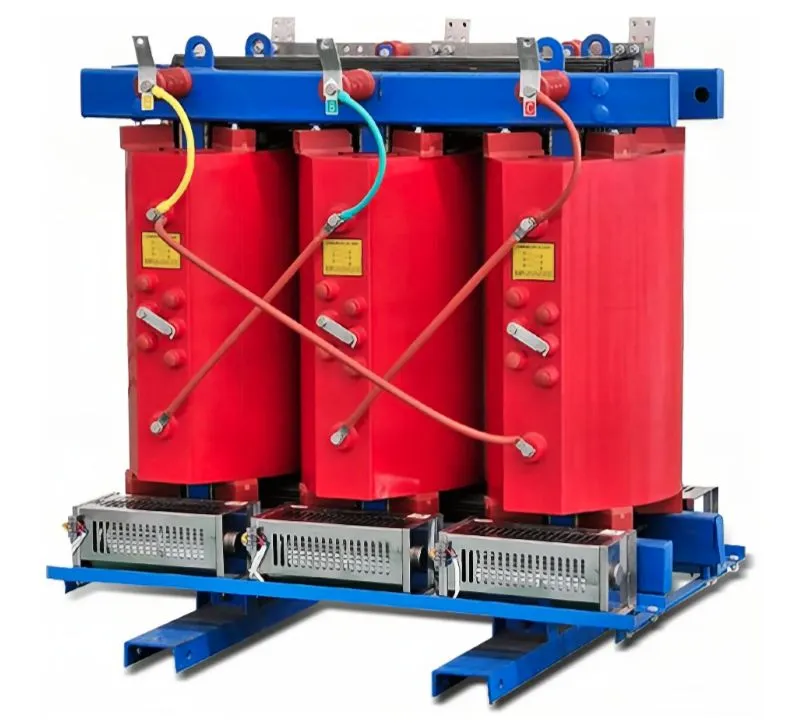

اگر به دنبال ترانسفورماتور رزین ریختهگری هستید، از شما دعوت میکنیم تا طیف وسیعی از محصولات ما را بررسی کنیدترانسفورماتور نوع خشک سه فاز SCB-1250kVA کلاس H،ترانسفورماتور سه فاز نوع خشک، وترانسفورماتور قدرت نوع خشک کویل ریخته گری. تیم کارشناسان ما آماده ارائه اطلاعات دقیق و پشتیبانی فنی برای کمک به شما در انتخاب ترانسفورماتور مناسب برای برنامه شما هستند. امروز با ما تماس بگیرید تا در مورد نیازهای تدارکاتی خود بحثی را شروع کنیم و بیایید راه حل مناسبی برای شما پیدا کنیم.
مراجع
- "مهندسی ترانسفورماتور: طراحی، فناوری و تشخیص" توسط J. Arrillaga و NR Watson
- «عایق الکتریکی برای ماشینهای دوار: طراحی، ارزیابی، پیری، آزمایش و تعمیر» توسط GC Stone، EA Boulter و I.Culbert
- استانداردهای کمیسیون بین المللی الکتروتکنیکی (IEC) برای ترانسفورماتورها و تجهیزات مرتبط.
